工业主板-第7代移动Kaby lake-U处理器

工业主板-第7代移动Kaby lake-U处理器

  • 产品系列:KEB-31Z5AW
  • 资料下载:
  • 关键参数:•板载Intel 第7代移动Kaby lake-U单芯片CPU
    •板载2GB/4GB/8G DDR4 内存
    •1xIntel 219V,1xIntel I225
    •RS232/RS422/RS485
    •VGA/HDMI/edp/lvds
    •支持Intel AMT主动管理技术
    •宽压输入DC 8-36V

行业需求具有多样化特点,产品信息描述未尽之处,敬请联系本司工程师!本系列产品可按您的项目需求定制!

产品介绍

工控主板系列产品介绍

竞翀科技针对不同行业及应用开发出各类3.5寸嵌入式工控主板、全长卡主板以及工业母板产品。 我们以丰富的行业知识以及领先的工控技术研发出各类尺寸及功能的 工业工控主板 。 提供基于凌动和酷睿等系列 低功耗工控主板 ,多串口主板,4G工控主板。 工业主板新产品当前已量产了的高性能移动处理器有第6代移动Skylake-U、第7代移动Kaby lake-U和第8代移动Whiskey Lake-U,第八代COFFEE LAKE-H。 工控主板基于intel代功耗第6代赛扬Apollo Lake、Intel Gemini Lake新一代ATOM系列CPU 的产品也同时发布了。

最新嵌入式主板平台为

精巧设计工业嵌入式主板

竞翀KEB-31Z3AW系列工业嵌入式主板是基于Intel  Kaby lake-U 平台处理器,支持6代移动平台的处理器,,支持Vpro,AMT技术。集成IntelHDGraphics,采用板贴内存芯片设计,可最大贴装8GB DDR4内存,同时可提供1条内存容量扩展卡槽(16GB),性能卓越,实时、高效地处理数据,是嵌入式应用的优秀之选。

良好的抗震和防腐力能

板贴了CPU和内存芯片,在高频振动、易氧化环境具备更好的可靠性。

丰富的IO资源

竞翀KEB-31Z5AW系列工业嵌入式主板集成丰富的扩展接口,支持看门狗,满足多样化的客户需求,可用于IOT、AMR、工业自动化等多种领域。

支持Intel AMT主动管理技术(需要CPU拥有Vpro平台资格和Intel I219-LM网卡)

hdmin/vga/lvds/edp多元化显示接口

2xUSB3.0,6xUSB2.0

2xIntel I211AT

1xRS485/RS422,5xRS232,GPIO

工业主板图片

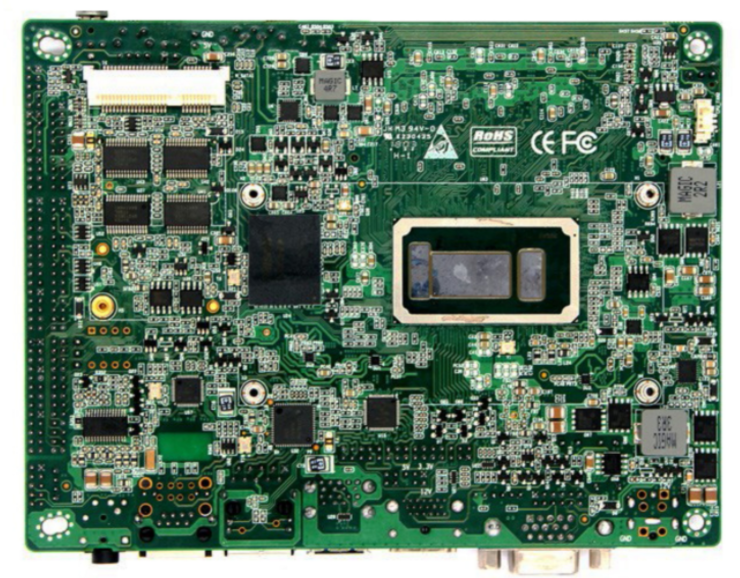

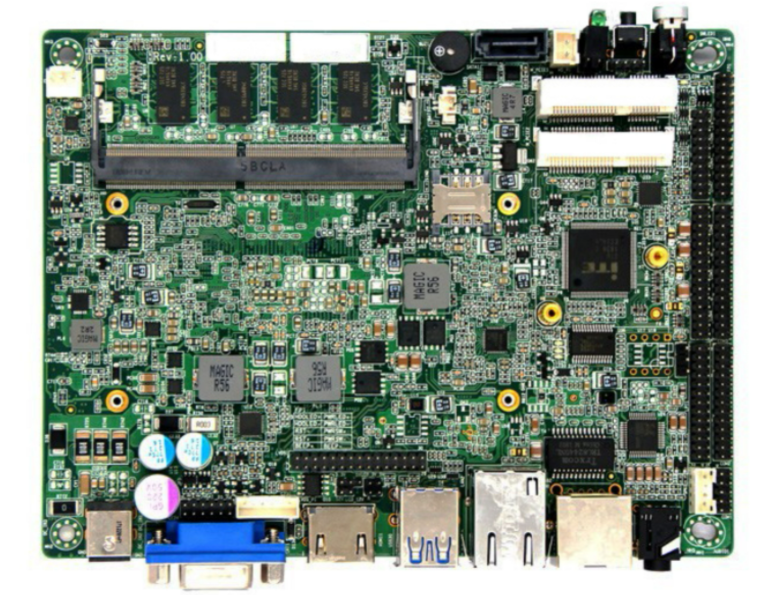

7500U嵌入式工业主板工业嵌入主板集成CPU和内存

操作系统

竞翀KEB-31Z5AW系列工业嵌入式主板支持Windows 10,Linux等主流操作系统。

主板规格表

处理器系统

CPU

Intel® Core™第7代 Kaby lake-U Soc i3/i5/i7处理器

CPU封装

BGA

芯片组

英特尔® Skylake--U系列SOC

BIOS

EFI BIOS

内存

技术架构

单通道DDR4 2133Mhz;

容量

集成2GB/4GB/8G DDR4

插槽

可添加1条插槽,最大扩展16GB内存



视频

图形控制器

Intel HD Graphics 520(I3-6100U的显卡);显卡型号跟CPU相关

Dual LVDS和EDP

支持双通道24位输出,最高分辨率1920 x 1200 EDP最高分辨率支持4096*2304@60HZ(只能二选一)

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持(HDMI1.4)4096*2304@24HZ 支持4K显示

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

三显

支持LVDS+VGA+HDMI三屏同步或异步显示

I/O背板

端口

1*VGA,1*HDMI,1*LAN,2*USB3.0 2*USB2.0 1*MIC-OUT/LINE-OUT 1*DC

网络

控制器

1个Intel I225千兆网卡(当I/O接口为2个USB时,网卡为1个Intel I211AT网卡和1个Intel I219-LM千兆网卡)

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

ITE8786E

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器(支持自动和手动风扇转速调节)



输入/输出接口

USB

2*USB3.0兼容USB2.0 / 1.1,6*USB2.0,4个USB2.0为排针接口,最大支持+5V/1.5A

串口

5个RS-232, 1个RS422/485可选,RS485支持自动流向控制

PS/2

1*PS/2插针接口

触摸屏

支持触摸屏4wire 5wire 8wire(可选)

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

2个Mini-PCIe插槽,支持PCIe和USB设备(当触摸屏可用时Mini-PCIE2只支持PCIE协议的设备)

存储

SATA

1个标准SATAIII接口,最大传输速率6Gb/s

板载SSD

板载SSD 16/32/64/128G(可选择)

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议,最大传输速率 6gb/s

电源

电源类型

DC 12V供电



工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持


Windows7 Windows10 Linux

外观尺寸

尺寸

154.8 x 117.4 mm

重量

0.5KG

认证


CE,ROSH,FCC
